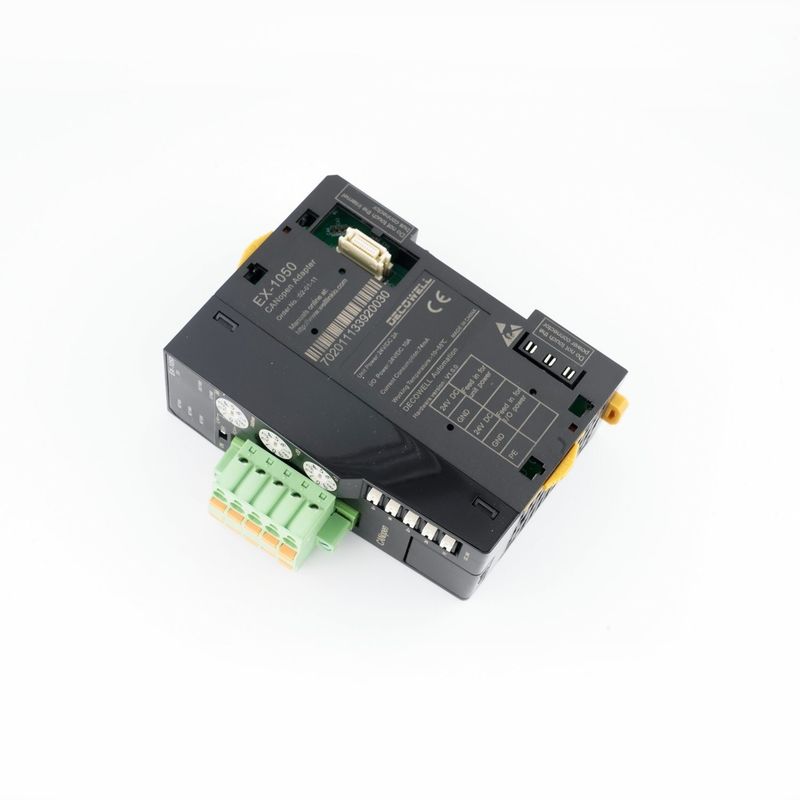

67 lần Canopen Gateway Adapter EX Series Card I/O Automation Part EX-1050 Io Module
DECOWELL EX Series Card I/O EX-1050 Gateway Adapter
Hệ thống IO từ xa bao gồm mô-đun chuyển đổi mạng và mô-đun IO mở rộng.
Mô-đun chuyển đổi mạng điều khiển giao tiếp bus trường và thực hiện liên kết giao tiếp với bộ điều khiển trạm chủ hoặc phần mềm máy tính chủ.
Mô-đun IO mở rộng điều khiển kết nối với các cảm biến đầu vào và đầu ra trong lĩnh vực.
Đầu tiên, mô-đun Input IO thu thập các tín hiệu trường và gửi nó đến bộ chuyển đổi mạng thông qua bus nội bộ.
Thứ hai, bộ điều khiển đọc và xử lý dữ liệu từ bộ chuyển đổi thông qua bus trường, và nó viết dữ liệu đầu ra vào bộ chuyển đổi mạng,sau đó bộ chuyển đổi mạng có thể viết dữ liệu đầu ra vào mô-đun IO đầu ra thông qua bus nội bộ, để kiểm soát thiết bị thực địa có thể được thực hiện.
Theo giao diện truyền thông của hệ thống điều khiển, bộ điều chỉnh mạng có thể chọn mô-đun bus tương ứng và các giao thức truyền thông công nghiệp chính thống bao gồm Modbus,Profibus-DP, Profinet, EtherCAT,EtherNet/IP, CANsopen, CC-Link, PowerLink, vv
| Tiêu thụ hiện tại | 74mA |
| Giao thức Bus | CANopen (DS-301 V4.02, DS-401 V2.1) |
| Cài đặt địa chỉ | Từ 1 đến 99 (setting code dial) |
| Khoảng cách truyền | 1000m (tùy thuộc vào cáp và tốc độ liên lạc) |
| Tỷ lệ truyền | 10kbps, 20kbps, 50kbps, 100kbps, 125kbps,250kbps, 500kbps, 1000kbps (cài đặt mã quay số) |
| Bảo vệ quá tải | Hỗ trợ |
| Bảo vệ điện áp quá cao | Hỗ trợ |
| Nhập/đi ra tối đa byte | 512 byte/512 byte |
| EX hệ thống năng lượng đầu vào bên | 24VDC (18 đến 36V) |
| EX Điện cấp bên hệ thống | 2A (tối đa) |
| Điện vào bên cổng I/O | DC24V (± 20%) |
| Dòng điện đầu ra bên cổng I/O | 10A (tối đa) |
| Số mô-đun I/O mở rộng | 32 |
| Lớp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10 đến 55°C |
| Nhiệt độ lưu trữ | -20 ~ 85oC |
1Làm thế nào tôi có thể có được hướng dẫn, chi tiết kỹ thuật và phần mềm?
